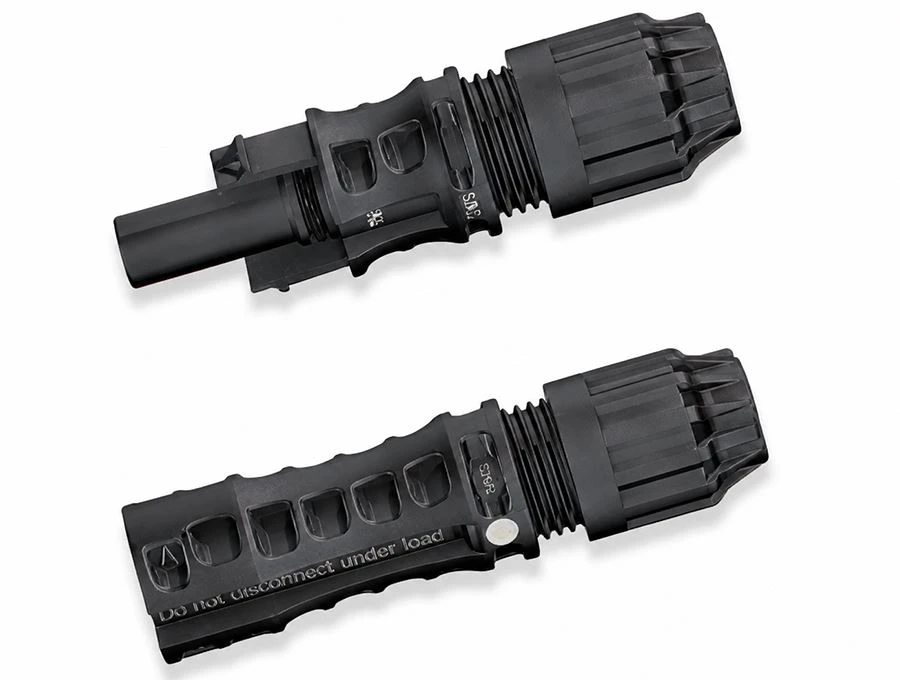

Tärkeimmät ominaisuudet
Mitoitettu 1500 V DC aurinkosähköjärjestelmille
IEC-, UL-, JET- ja TÜV-sertifioitu
MULTILAM-kosketintekniikka vakaaseen,{0}}pieniresistanssiseen yhteyteen
IP65 ja IP68 suojaus yhdistettynä
Sopii ankariin ulkoilmaolosuhteisiin
Yhteensopiva standardien MC4-sarjan liitinjärjestelmien kanssa
Tukee kenttäasennusta ja -esiasennettuja kaapeliratkaisuja
Tinatut kuparikoskettimet takaavat luotettavan johtavuuden ja korroosionkestävyyden
Paloa hidastava-PC/PA-eristyskotelo
Tyypilliset sovellukset
Tämä liitin sopii monenlaisiin aurinkoenergian DC-liitäntäpisteisiin, mukaan lukien:
Asuinrakennusten kattojen aurinkosähköjärjestelmät
Kaupalliset ja teolliset aurinkosähköasennukset
Maahan{0}}asennettavat aurinkovoimalat
Hyödyllisyys-mittakaavassa aurinkosähköprojektit
Aurinkopaneelit ja johdot
PV-kaapelin jatko- ja haaraliitännät
Valmiiksi-kootut aurinkopaneelien johtosarjat
Valintaopas
Valitse liitinversio aurinkosähköjärjestelmäsi kaapelin poikkileikkauksen{0}}ja käyttövirran mukaan.
| Kaapelin koko | AWG-viite | Suositeltu nimellisvirta |
| 2,5 mm² | 14 AWG | 39A |
| 4,0 mm² | 12 AWG | 45A |
| 6,0 mm² | 10 AWG | 53A |
| 10,0 mm² | 8 AWG | 69A |
1500 V aurinkosähköjärjestelmissä varmista, että liitin, kaapeli ja muut DC-puolen komponentit ovat kaikki mitoitettu samalle järjestelmäjännitteelle. Asennuksen aikana tulee käyttää asianmukaisia puristustyökaluja kontaktien vakaan suorituskyvyn ja tiivistyssuojan ylläpitämiseksi.
Asennusohjeet
Käytä oikeaa puristussuutinta ja kaapelikokoa kullekin liitintyypille. Varmista, että liitin on täysin lukittu yhdistämisen jälkeen ja että tiivisteosat on koottu kunnolla ennen ulkokäyttöä. Suurissa-projekteissa esikootut johtosarjat voivat auttaa parantamaan asennuksen tehokkuutta ja vähentämään paikan päällä tapahtuvia johdotusvirheitä-.
Tekniset tiedot
| Tuote | Erittely |
|---|---|
| Liitinjärjestelmä | Ø 4 mm |
| Nimellisjännite | 1500 V DC (TÜV / UL / JET) |
| Nimellisvirta | 39 A (2,5 mm² / 14 AWG) |
| 45A (4,0 mm² / 12 AWG) | |
| 53A (6,0 mm² / 10 AWG) | |
| 69 A (10,0 mm² / 8 AWG) | |
| Nimellisimpulssijännite | 16 kV |
| Ympäristön lämpötila-alue | -40 astetta +85 asteeseen |
| Maksimi käyttölämpötila | +115 astetta |
| Protection Degree, astutettu | IP65, IP68 (1 tunti 1 metrin päässä) |
| Suojatutkinto, parittelematon | IP2X |
| Syttyvyysluokitus | UL94-V0 |
| Ylijännite/saasteaste | CAT III / 3 |
| Kosketusvastus | Pienempi tai yhtä suuri kuin 0,2 mΩ |
| Turvallisuusluokka | Luokka II |
| Yhteydenottojärjestelmä | MULTILAM |
| Lopetusmenetelmä | Puristus |
| Yhteysmateriaali | Kupari, tina{0}}pinnoitettu |
| Eristysmateriaali | PC/PA |
