Mitä H1Z2Z2-K tarkoittaa? Aurinkokaapelin koodi selitetty

H1Z2Z2-K Merkitys yhdessä lauseessa

Koodi luetaan kaapeliperheestä ja nimellisjännitteestä{0}} sen materiaalikerroksia ja johdinrakennetta kohti. Käytännön dekoodaus on esitetty alla.

Lähdehuomautus: Nimityksen tulkintaa tukee kaapelin valmistajan tekninen selitys, ja se on ristiin-tarkistettu vakiintuneiden valmistajien EN 50618 -tuotetietoihin nähden.^[3][4]

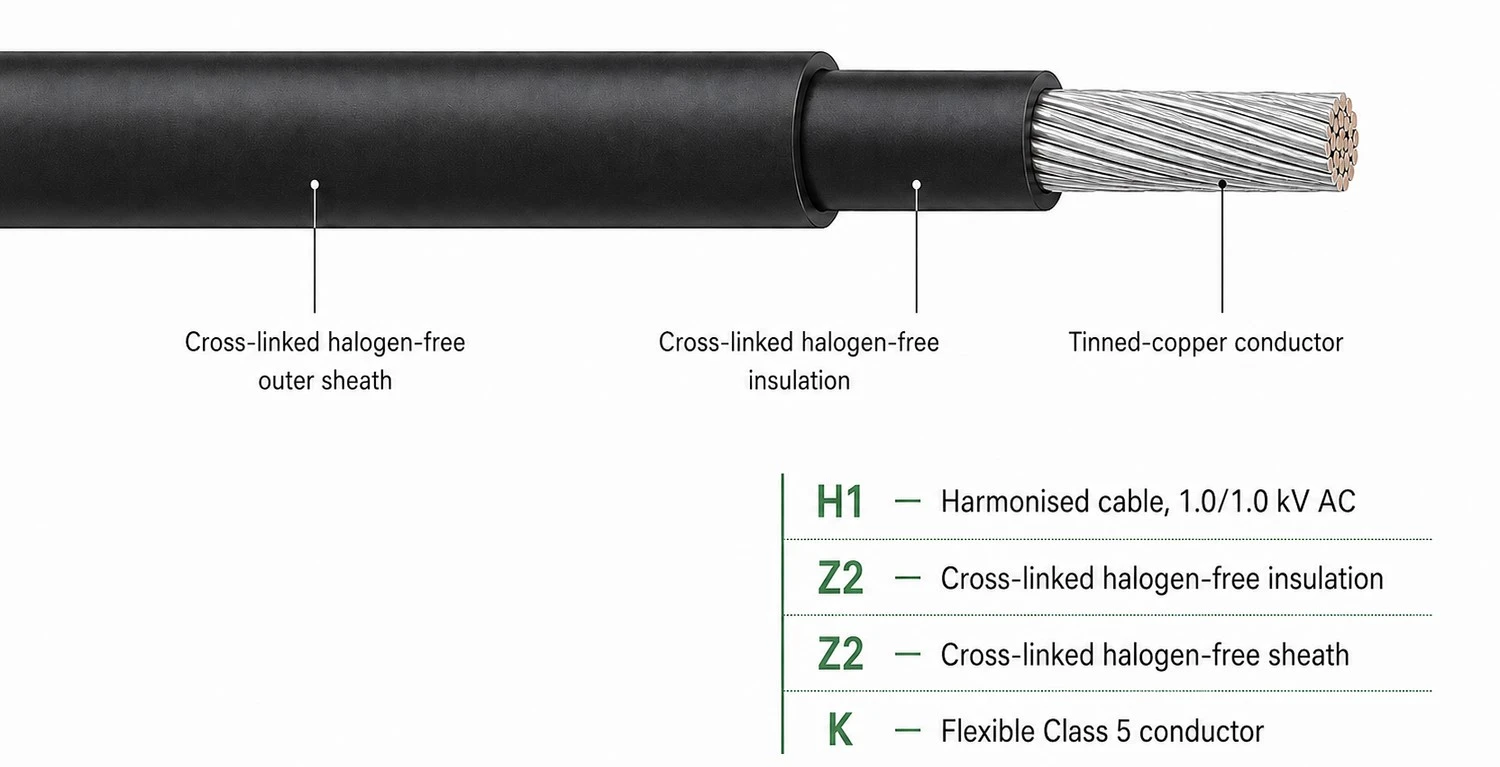

Kuinka lukea H1Z2Z2-K-nimitys

H1: harmonisoitu 1,5 kV DC merkintä

H1 esitetään yleisesti valmistajan teknisessä kirjallisuudessa harmonisoituna 1,5/1,5 kV DC-merkintänä. Parillisen jännitteen muodolla on väliä. U₀/U ilmaisee johtimen ja maan välisen ja johtimien välisen nimellisjännitteen. PV-kaapelitiedoissa vastaava AC-luokitus on yleensä ilmoitettu 1,0/1,0 kV, kun taas tasavirtaluokitus on 1,5/1,5 kV.^[3][4]

Tämä ei tarkoita, että suunnittelija voi ohittaa maksimi{0}}jännitteen laskemisen. PV-ryhmän kylmä-lämpötila avoin-piirijännite, invertterin rajat, liittimen arvo ja kaikki muut piirin komponentit on vielä koordinoitava. Pienin sovellettava luokitus voi rajoittaa suunnittelua.

Ensimmäinen Z2: halogeeni-vapaa ristisilloitettu eristys-

Ensimmäinen Z2 viittaa johtimen ympärillä olevaan eristykseen. "Risti{2}}sidottu" kuvaa polymeerirakennetta, joka on suunniteltu parantamaan lämpö- ja mekaanista stabiilisuutta kuin vastaava ei--ristisidottu-materiaali. 'Halogeeni-vapaa' liittyy materiaalijärjestelmään ja sen palopäästöjen ominaisuuksiin; se ei väitä, että kaapeli olisi palamaton.

Tarkka materiaali voi vaihdella tuotesuunnittelun mukaan. Yksi valmistaja voi käyttää silloitettua polyolefiinijärjestelmää; toinen voi tunnistaa ristiin{2}}sidotun HEPR:n. Käytä ostospesifikaatiossa hyväksyttyä tietolomakkeen sanamuotoa sen sijaan, että korvaat sen yleisellä materiaalinimellä.

Toinen Z2: halogeeni-vapaa ristisilloitettu{2}}ulkovaippa

Toinen Z2 viittaa ulompaan suojakerrokseen. Vaippa on alttiina käsittelylle, auringonvalolle, lämpötilavaihteluille, kosteudelle ja muille työpaikan olosuhteille. EN 50618 kattaa tietyn joukon sähköisiä, lämpö-, mekaanisia, sää- ja palotestejä, mutta yksittäisille tuotteille voi olla lisävaatimuksia tai luokituksia.^[1][4]

Tämä ero on tärkeä tarjousasiakirjoissa. Z2-suojus ei sinänsä määritä erityistä elvytysreaktiota-paloluokkaan-, AD8-vesivaatimukseen, jyrsijäsuojaukseen tai hautaussoveltuvuuteen. Nämä ovat tuotekohtaisia-lausuntoja, jotka tarvitsevat omat todisteensa.

-K: joustava luokan 5 tinattu-kuparijohdin

-K-liite identifioi joustavan johdinrakenteen. H1Z2Z2-K-aurinkokaapeleissa käytetään yleisesti hienosäikeistä, tinattua kuparia luokkaan 5 IEC 60228:n mukaan. Hienot säikeet parantavat joustavuutta reitityksen ja päättämisen aikana, kun taas tinaus tukee tämän kaapelityypin edellyttämää johdinrakennetta ja voi parantaa pinnan hapettumisenkestävyyttä vaativissa ympäristöissä.^[3][4]

Luokka 5 ei tarkoita "korkeampaa sähköluokkaa" kuin kiinteä johdin; se on rakennusluokka. -K ei myöskään kerro, onko kaapeli 4 mm² vai 6 mm². Poikkileikkauksen ja johtimen enimmäisresistanssin on oltava muualla merkinnässä, tietolomakkeessa ja sertifikaatin alueella.

Mitä EN 50618 lisää koodin lisäksi

EN 50618 on eurooppalainen standardi, joka koskee erityisesti aurinkosähköjärjestelmien sähkökaapeleita. Sen kattavuus kattaa joustavat, yksisydämiset virtakaapelit, joissa on ristikytketyt eristys-ja vaippa aurinkosähköjärjestelmien tasavirtapuolelle 1,5 kV:n nimellisjännitteellä johtimien välillä sekä johtimen ja maan välillä. BSI:n omaksuminen on identtinen standardin EN 50618:2014 kanssa.^[1]

Vakiokehys ylittää takissa olevan nimen. Riippuen sovellettavista lausekkeista ja tuotesuunnittelusta, arviointi sisältää sähkövastus- ja jännitetestit, eristysresistanssin, pitkän -DC-käyttäytymisen, mittasäädöt, mekaanisen suorituskyvyn, sään ja paloon liittyvät ominaisuudet. Sertifioitujen tuotteiden valmistajien tiedot osoittavat näiden testien laajuuden, mukaan lukien johtimien resistanssi, jännitteenkestävyys, UV- ja otsonialtistus, kylmäkäyttäytyminen ja tulostuksen kestävyys.^[4]

IEC 62930 on asiaan liittyvä kansainvälinen standardi yksijohtimille ristiin{2}}silloitetuille aurinkosähkökaapeleille 1,5 kV tasavirtaan asti. IEC ilmoittaa normaaliksi jatkuvaksi johtimen maksimilämpötilaksi 90 astetta ja rajoittaa toiminnan 120 asteessa kumulatiiviseen 20 000 tuntiin. Se on poikkeuksellinen lämpövara, ei rutiinikäytön suunnittelutavoite.^[2]

SINELINKin nykyinenEN 50618 H1Z2Z2-K aurinkokaapelituotesivulla on luettelo käytettävissä olevista poikkileikkauksista-ja johtimien-resistanssiarvoista. Käsittele tätä sivua tuotteen sisääntulopisteenä ja pyydä sitten ehdotettua tilausta vastaava valvottu tietolomake ja sertifikaatti.

Mitä H1Z2Z2-K ei kerro sinulle

Tämä on hyödyllisin hankinnan oppitunti koko artikkelissa: nimitys kaventaa kaapeliperhettä, mutta se ei sulje teknistä tarkistusta.

• Kaapelin{0}}poikkileikkaus.Koodi ei erottele 1,5, 2,5, 4, 6, 10 tai suurempia mm² kokoja.
• Nykyinen{0}}kantokyky.Lämpötila riippuu poikkileikkauksesta-, johtimen lämpötilasta, ympäristön lämpötilasta, ryhmittelystä ja asennustavasta.
• Jännitteen pudotus.Reitin pituus, käyttövirta ja johtimen resistanssi on laskettava todelliselle piirille.
• Liittimen yhteensopivuus.Sekä johtimen poikkileikkauksen- että valmiin kaapelin ulkohalkaisijan on vastattava liittimen hyväksyttyä aluetta.
• CPR-luokitus.Kaapelin reaktio-paloluokkaan- on tuettava sen suorituskykyilmoituksessa ja soveltuvissa asiakirjoissa.
• Suora{0}}hautaushyväksyntä.Joillakin tuotteilla on muita suoria{0}}hautaustodisteita; nimitys ei yksin anna sitä.
• Pysyvä veteen upottaminen.Ulko- tai kosteudenkestävyys ei ole automaattisesti sama asia kuin AD8-vaatimus tai pysyvä{1}}upotusvaatimus.
• Varmenteen tila.Merkintä ei todista, että sertifikaatti on ajan tasalla, että nimetty tehdas on katettu tai että tilattu koko on voimassa.

Jos projektissa verrataan vanhempaa nimitystä, tarkistaPV1-F vs. H1Z2Z2-Kennen hankintaselosteen kirjoittamista. Vertailu tulee tehdä dokumentoidun standardin, jännitteen, rakenteen ja sertifikaatin-ei pelkästään tuotteen nimen perusteella.

Kuinka EPC:n ja hankintatiimien tulisi varmistaa kaapeli

Käytännön varmennusjakson tulisi siirtyä projektin vaatimuksesta fyysiseen kaapeliin. On houkuttelevaa aloittaa toimittajan PDF-sertifikaatilla, mutta se voi saada tiimin tarkistamaan väärän asian erittäin tehokkaasti.

Suuremmille EPC-pakkauksilleaurinkosähkövoimalan kaapeliratkaisusivu voi toimia kaupallisena siltana tästä teknisestä artikkelista koordinoituihin tasavirtakaapeli-, liitin- ja projektidokumentaatiovaatimuksiin.

Kuinka lukea kaapelivaipan merkintä

Tuotantomerkintä voi sisältää enemmän tietoa kuin itse nimitys. Tarkka järjestys vaihtelee tuotteen ja sertifiointiohjelman mukaan, mutta arvioijan tulee odottaa riittävästi tietoa fyysisen kaapelin liittämiseksi hyväksyttyihin asiakirjoihin.

• Valmistaja tai jäljitettävä tuotemerkki: sen tulee vastata sertifikaatin haltijaa tai dokumentoitua toimitussuhdetta.
• Nimitys: vahvistaa kotelossa mainitun kaapeliperheen.
• Ydinmäärä ja poikkileikkaus-: esimerkiksi 1 × 6 mm².
• Nimellisjännite ja standardi: tulee vastata projektin spesifikaatiota ja hyväksyttyä tietolehteä.
• Varmennetiedot: tarkista ne myöntäjän nykyisestä tietokannasta, jos se on saatavilla.
• Tuotannon jäljitettävyys: vuosi, erä, erä, mittarimerkintä tai muut tunnisteet tukevat tarkastusta ja korvausten käsittelyä.

Älä kopioi kuvaavaa merkkijonoa ostotilaukseen ikään kuin se olisi SINELINKin lopullinen merkintä. Tuotteen omistajan tulee lisätä tilatun kaapelin ja pakkauksen tarkka hyväksytty tulostusselite.

H1Z2Z2-K vs PV1-F: Älä käsittele niitä synonyymeinä

Molemmat merkinnät liittyvät DC{0}}-puolen aurinkosähköjohdotukseen, mutta ne ovat peräisin eri määrityshistoriasta. H1Z2Z2-K liittyy standardiin EN 50618, kun taas PV1-F liittyy yleensä aikaisempaan TÜV 2 PfG 1169 -lähestymistapaan. Tämä historia on hyödyllinen, mutta nykyaikaisen ostopäätöksen pitäisi silti verrata todellista sertifikaatin laajuutta ja tuotetietoja.

Vältä väittämästä, että jokainen H1Z2Z2-K-kaapeli on parempi kuin kaikki PV1-F-tuotteet. Puolustettava väite on suppeampi: kun nykyiset projektispesifikaatiot edellyttävät EN 50618- ja H1Z2Z2-K -merkintää, mukana toimitetun kaapelin on todistettavasti oltava tämän vaatimuksen mukainen. Jos vaihtoehtoa ehdotetaan, suunnittelijan tai hyväksyntäviranomaisen on arvioitava se.

Yleisiä määrittelyvirheitä

1500 V DC -liitäntää varten varmista kaapeli ja tarkka liittimen malli yhdessä. SINELINKinMC4-EVO 2 DC 1500V PV liitinsivu on olennainen seuraava vaihe, mutta liittimen valmistajan hyväksymä kaapelivalikoima ja asennusohjeet ovat edelleen ohjaavia.
