Aurinkokaapelin tulipalon suorituskyky selitetty

Aurinkokaapelin tulipalon suorituskyky selitetty

Halogeeniton-, palonestoaine, vähän savua ja EU:n elvytysvaatimukset

YHTEENVETO:"Halogen{0}}free", "low savu", "paloa hidastava", "palonkestävä" ja CPR Euroclass kuvaavat erilaisia ​​ominaisuuksia. Yksi väite ei todista toista. EN 50618:n julkaistu soveltamisala kuvaa halogeeni-vapaita-savuttomia yksijohtimia-PV-kaapeleita, kun taas IEC 62930 -standardi voi kattaa sekä halogeeni-vapaat, vähäsavuiset-kaapelit että kaapelit, jotka voivat sisältää halogeeneja. Tiettyä EU:n CPR-luokitusta on tuettava tarkalleen kyseiselle rakennustuotteelle-yleensä sovellettavan luokituksen ja suoritustasoilmoituksen dokumentaation kautta-joita ei johdeta pelkästään EN 50618- tai TÜV-sertifikaatista.

Täydellisen kaapelin-valintasarjan saamiseksi aloitaaurinko DC -kaapelin valintaopas. Tämä artikkeli vastaa vain palo-suorituskykyä ja rakennus{2}}tuotteita koskeviin todisteisiin.

Viisi Fire{0}}suorituskykytermiä, joita ei saa käyttää synonyymeinä

Teknisesti puolustettavassa tietolomakkeessa nimetään ominaisuus, testistandardi, tulos/luokka, tarkka tuotealue ja raportin tai sertifikaatin viite. Ilmaukset, kuten "erinomainen paloteho", eivät korvaa näitä todisteita.

Paloa hidastava aine ei ole tulenkestävä{0}}ja se ei tarkoita tulenkestävää

IEC 60332-1-2määrittää pystysuoran liekin-etenemistestin yhdelle eristetylle johdolle tai kaapelille. Sen vuoden 2025 painos huomauttaa nimenomaisesti, että tämän testin suorituskyky ei sinänsä vahvista suorituskykyä, kun kaapelit asennetaan ryhmissä; ryhmäjärjestelyjä käsitellään IEC 60332-3 -sarjassa. Passi tarvitsee siksi oikean ja rajoitetun kuvauksen.

Palonkestävyys tai piirin eheys kysyy toisenlaista kysymystä: jatkaako kaapelijärjestelmä määritettyä toimintaa tulipalon aikana tietyn tilan ja ajan. Ellei tarkalla PV-kaapelilla ja järjestelmällä ole asiaankuuluvaa näyttöä, älä käytä "palonkestävää". "Tulenkestävä" on vielä leveämpi, eikä sitä tule käyttää tavallisessa aurinkokaapelissa.

Mitä halogeeni{0}}vapaa, vähäsavuinen ja vähähappoinen tarkoittaa?

Nämä väitteet kuvaavat erillisiä laboratoriotuloksia. IEC 60754-1 käsittelee kaapelimateriaalien palamisen aikana kehittyvän halogeenihappokaasun määrää. IEC 60754-2 määrittää happamuuden palamisen aikana kehittyvien kaasujen pH- ja johtavuusmittauksilla. IEC 61034-2 mittaa määritellyissä olosuhteissa palavien kaapeleiden savutiheyttä. Mikään näistä testeistä ei yksinään tarjoa kaikkia muita ominaisuuksia.

• Halogen{0}}free on koostumus-/päästöväite, joka on sidottu sen ilmoitettuun menetelmään ja kynnykseen. se ei ole lyhenne sanoista ei--myrkyllinen.
• Matala savu tarkoittaa, että testitulos täytti määritellyn vaatimuksen; se ei tarkoita nollaa savua tai selkeää näkyvyyttä jokaisessa tulipalossa.
• Matala happamuus/syövyttävyys liittyy pH:hon ja johtavuuteen; se eroaa savun tiheydestä.
• Liekin leviäminen kuvaa palon käyttäytymistä tietyssä järjestelyssä; se eroaa kaasun ja savun mittauksista.
• Elvytysluokka yhdistää luokituskehyksen ja tietyille luokille lisäsavua, pisaroita ja happamuusindikaattoreita.

Ovatko EN 50618 ja IEC 62930 aurinkokaapelit automaattisesti LSZH?

Älä yhdistä kahta vakiolaajuutta. Julkaistu EN 50618 -kuvaus kattaa joustavat, yksi-johtimiset, halogeenittomat- ja vähän-savuiset aurinkosähkökaapelit. IEC 62930:n julkaistussa laajuudessa todetaan, että se sisältää halogeenivapaita-savuttomia-kaapeleita ja kaapeleita, jotka voivat sisältää halogeeneja. Näin ollen "IEC 62930 aurinkokaapeli" -tarra ei yksinään ole yleinen todiste LSZH:n suorituskyvystä.

Pyydä H1Z2Z2-K-tarjousta varten tarkka sertifikaatin laajuus, rakenne, materiaali-testausraportit ja merkinnät. Jos kyseessä on IEC 62930 -tarjous, kysy, onko kyseinen tuote halogeenivapaa-savuton rakenne, ja selvitä asiaa tukevat tulokset. Markkinointilyhenteiden tulisi seurata todisteita, ei korvata niitä.

Vertaa rakennustarkoitustaPV-kaapeli vs normaali kaapelituomatta laajaa vertailua tälle vaatimustenmukaisuussivulle.

Tarkista SINELINKin nykyinenEN 50618 H1Z2Z2-K aurinkokaapelija pyydä tarjouksessa tarkat, ajantasaiset todisteet koosta, väristä ja tuotantopaikasta.

Mikä on CPR for Cable Euroopan unionissa?

Rakennustuoteasetus luo puitteet rakennusalan tuotteiden suoritustason ilmoittamiselle. Rakennustöihin pysyvästi liitettäväksi tarkoitettujen virta-, ohjaus- ja tietoliikennekaapeleiden osalta EN 50575 käsittelee paloreaktiota--, kun taas EN 13501-6 tarjoaa luokituskehyksen. Se, kuuluuko tietty ulkona oleva aurinkosähköreitti rakennustuotevelvoitteen piiriin ja mikä luokka vaaditaan, riippuu käyttötarkoituksesta, kansallisista säännöistä ja hankkeesta/palostrategiasta.

Asetus (EU) 2024/3110 on uudelleenlaadittu CPR. Sitä sovelletaan yleensä 8. tammikuuta 2026 alkaen, ja tietyillä määräyksillä on eri päivämäärät. Tuote-perheen siirrot eivät ole syy improvisoimiseen: ennen myyntiä tai määrittämistä tarkista voimassa olevat yhdenmukaistetut tekniset eritelmät, siirtymäjärjestelyt, kansalliset vaatimukset ja asiakirjat pätevän vaatimustenmukaisuuden ammattilaisen kanssa.

SÄÄNTELYN PÄIVÄMÄÄRÄN TARKISTUS:Tämä artikkeli on laadittu 9. elokuuta 2026. Tarkista EUR-Lexin konsolidoitu tila, Euroopan komission ohjeet, yhdenmukaistetut-standardiviittaus- ja kohdemaasäännöt- jokaisen materiaalipäivityksen yhteydessä.Asetus (EU) 2024/3110

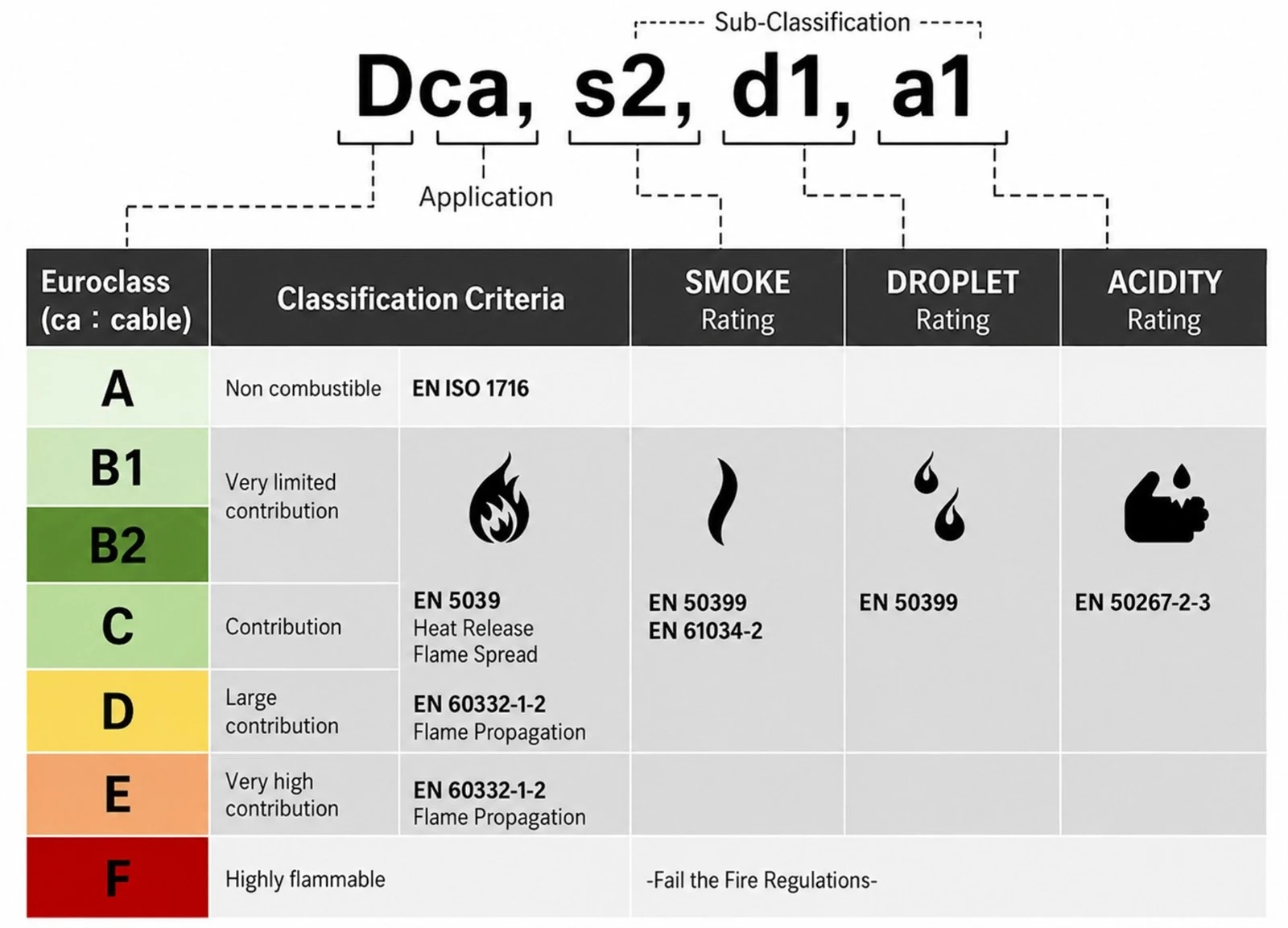

Kaapeli-CPR-luokituksen lukeminen







Kaapelireaktio-palo-luokat ulottuvat Acasta B1ca:n, B2ca:n, Cca:n, Dca:n, Eca:n ja Fca:n kautta. B1ca:sta Dca:han lisäluokitukset voivat raportoida savun (savut), palavat pisarat/hiukkaset (d) ja happamuuden (a). Merkintä, kuten Cca-s1,d0,a2, on kompakti luokitus, ei vapaa{11}}pysyvä tuotelupaus.

Kaapelin nimestä ei valita katolle, julkisivulle, kasvihuoneelle, poistumisreitille tai läpivientille vaadittavaa luokkaa. Projektin palomääritykset ja kohdemaa{1}}toteutus määräävät sen. Eca voi olla hyväksyttävä yhdessä sovelluksessa ja riittämätön toisessa; sama pätee Cca tai korkeampiin luokkiin.

Todistaako EN 50618 -vaatimustenmukaisuus automaattisesti elvytysluokan?

No. EN 50618 käsittelee PV-kaapeleita sen soveltamisalan sisällä; CPR Euroclass on rakennus-tuotteen reaktio-paloon-luokittelu, jota tukee sen oma vaatimustenmukaisuusdokumentaatio. Tarkka tuote voi sisältää molemmat, mutta yhtä väitettä ei voi hiljaa muuntaa toiseksi.

Vastaavasti TÜV-sertifikaatti tai IEC 60332-1-2 -tulos ei ole automaattisesti suoritustasoilmoitus. Pyydä erillisiä todisteita ja tarkista laillinen valmistaja, tuotekoodi, standardi, koko ja muunnelman kattavuus.

Käyttääkuinka vahvistaa aurinkokaapelin sertifikaattitodennustyönkulkua varten. Lisää elvytystä varten DoP-, AVCP-liittyvät todisteet tarvittaessa, luokitusraportti ja kohde{2}}markkinatarkistukset alle.

CPR-asiakirjan tarkistus: Hankinnan työnkulku

1. Määritä käyttötarkoitus, asennuspaikka, kohdemaa ja projektin -vaativa reaktio-sammutukseen- ennen tarjousten pyytämistä.
2. Tunnista laillinen valmistaja ja tarkka kaupallinen tuotekoodi-ei vain yleinen H1Z2Z2-K tai aurinkokaapelin nimi.
3. Pyydä suoritustasoilmoitus ja vahvista sen ainutlaatuinen viite, käyttötarkoitus, ilmoitetut ominaisuudet, valmistaja ja tuotteen tunnistetiedot.
4. Yhdistä ilmoitetut euroluokat ja alaluokat luokitusraporttiin/sertifikaattiin ja soveltuvaan arviointijärjestelmään/ilmoitetun{0} elimen tietoihin tarvittaessa.
5. Tarkista, ovatko johtimen koko, vaipan väri, rakenne, tehdas ja mukana toimitettu pakkaus/merkintä asiakirjan sisällä.
6. Tarkista CE-merkintätiedot tarvittaessa ja vahvista nykyinen yhdenmukaistettu-standardi/säännösten mukainen siirtymä-markkinoille saattamista varten{2}}.
7. Tarkista kansalliset rakennussäännöt, tarjouseritelmät ja paloteknisen suunnittelu; älä korvaa toimittajan oletusluokkaa.
8. Kirjaa asiakirjaversiot, voimassaolo-/tilatarkastukset, hyväksytyt näytteet ja muutosvalvonta ostotilaukseen ja saapuvaan tarkastukseen.

Koskeeko elvytystä ulko- tai katolla olevaan PV-kaapeliin?

"Ulkona" ei automaattisesti tarkoita ulkopuolista elvytystä, eikä "aurinkokaapeli" tarkoita automaattisesti sen sisällä. Keskeisiä kysymyksiä ovat, saatetaanko kaapeli EU:n markkinoille rakennustuotteena, joka on tarkoitettu kiinteästi rakennustöihin liitettäväksi, asennuskonteksti ja kohdemaan säännöt. Reitti voi myös siirtyä avoimesta taulukosta rakennukseen, kasvihuoneeseen, nousuputkeen, julkisivuun tai läpivientiin, jossa hankkeen vaatimukset muuttuvat.

Kartoita fyysiset siirtymät käyttämälläsuora hautaaminen vs. aurinkokaapelin putkikun ulkoinen aurinkosähköreitti saapuu rakennustöihin tai rakennukseen; sivu käsittelee veden ja mekaanisen altistuksen, mutta tällä sivulla säilytetään palo{0}}luokkapäätös.

Käytä altistuneelle kattolämmölle paloluokituksen sijaankorkean{0}}lämpötilojen katolla oleva aurinkoenergiakaapeli. Lämpötilankestävyys ja paloreaktio--luokittelu ovat erillisiä ominaisuuksia.

Fire{0}}Suorituskyvyn tarjouspyyntöjen tarkistuslista

• Kohdemaa, käyttötarkoitus, asennusvyöhykkeet ja projekti-/palo{0}}insinöörikaapeliluokkavaatimukset.
• Kaapelin tarkka nimitys, tuotekoodi, johtimen koko, väri, rakenne ja tuotantotehdas.
• EN 50618 tai IEC 62930 sertifikaatin/raportin laajuus ja nykyinen tuotetiedot.
• Flame{0}}etenemistestin standardi ja tarkka osa, raportin viite, tuotelaajuus ja tulos.
• Halogeenihappokaasu-, pH-/johtavuus- ja savu{0}}tiheysstandardit, raportit ja ilmoitetut kynnysarvot/tulokset.
• Vaadittu CPR Euroclass ja alaluokat, DoP-viite, luokitustodisteet ja merkintätiedot.
• Vahvistus, että jokainen tarjottu koko/väri/versio on katettu; luettele poissulkemiset sen sijaan, että otat perheen kattavuuden.
• Erän/rullan jäljitettävyys, näytteen hyväksyminen, saapuvien asiakirjojen tarkistus ja materiaali-/suunnittelu-/tehdasmuutosten ilmoittaminen.

Selaa nykyistäaurinkokaapelien tuotevalikoimavain kaupallisena lähtökohtana; hyväksytyn vaatimustenmukaisuusmatriisin tulee ohjata lopullista SKU:ta.

Koordinaatit, yhdistäjä, invertteri ja rakennus{0}}sisääntulokaapelin vaatimuksetPV-voimalaitoksen kaapeliratkaisu.

Pyydä Solar Cable Fire{0}}suorituskykyasiakirjan tarkistusta

Lähetä kohdemaa, suunniteltu asennus, vaadittu luokka, tuotekoodi, koot/värit ja saatavilla oleva sertifikaatti, testiraportti, DoP ja luokitusasiakirjat. SINELINK voi järjestää tuotetodisteet ja tarjouslaajuuden projektin arviointia varten. Lopullinen oikeudellinen soveltuvuus, palosuunnittelu ja hyväksyntä jäävät toimivaltaisille hanke- ja markkinaviranomaisille.

Pyydä Solar Cable Fire{0}}suorituskykyasiakirjan tarkistusta.

Usein kysytyt kysymykset

Onko aurinkokaapeli tulenkestävä?

Ei. Tavallisella aurinkosähkökaapelilla voi olla määritetty liekin-etenemis-, savu-, halogeeni- tai elvytysteho, mutta "palonkestävä" yliarvioi nämä testitulokset, ellei tiettyä palonkestävyysjärjestelmää ole todistettu.

Mitä eroa on palonkestävällä-ja tulenkestävällä-kaapelilla?

Palonsuojaus koskee syttymistä tai liekin leviämistä tietyssä testissä. Palonkestävyys koskee jatkuvaa toimintaa tai piirin eheyttä määritellyn paloaltistuksen aikana. Ne ovat erilaisia ​​ominaisuuksia.

Onko H1Z2Z2-K halogeeniton?

EN 50618:n julkaistu soveltamisala kuvaa halogeenitonta-alhaista-savua yksijohtimista-PV-kaapelia. Tarkista tarkka H1Z2Z2-K-tuotesertifikaatti, rakenne- ja materiaalitestitodistus sen sijaan, että luottaisit pelkkään nimeen.

Tarkoittaako IEC 62930 LSZH?

Ei välttämättä. IEC 62930:n julkaistuun soveltamisalaan kuuluvat halogeenittomat-vähäsavuiset-kaapelit ja kaapelit, jotka voivat sisältää halogeeneja. Tarkista tuotteen tarkka rakenne ja raportit.

Antaako EN 50618 automaattisesti elvytysluokan?

No. EN 50618 -vaatimustenmukaisuus ja CPR-euroluokka edellyttävät erillistä näyttöä. Pyydä tarkat tuotteen DoP- ja luokitusasiakirjat, jos CPR:ää sovelletaan.

Mitä Cca-s1,d0,a2 tarkoittaa?

Cca on tärkein reaktio-paloluokkaan-; s1 ilmoittaa savusta, d0 palavista pisaroista/hiukkasista ja a2 happamuudesta. Se on esimerkkiluokittelu, ei yleinen vaatimus.

Mikä CPR-luokka vaaditaan katolla olevalle aurinkokaapelille?

Jokaiselle katolle ei ole{0}}yhtenäistä Euroopan laajuista vastausta. Määritä käyttötarkoitus, reitti, kohdemaa-säännöt ja projektin palotiedot ennen luokan valitsemista.

Tarvitaanko elvytystä ulkokäyttöön PV-kaapelille?

Se riippuu siitä, ovatko tuote ja suunniteltu asennus rakennus{0}}tuotekehyksen ja kansallisten vaatimusten mukaisia. Pelkkä sijainti ulkona ei ratkaise kysymystä.

Mitkä asiakirjat osoittavat aurinkokaapelin CPR-yhteensopivuuden?

Tarkista tavallisesti vaatimustenmukaisuusvaatimukset, luokitustodisteet, sovellettavat tiedot vaatimustenmukaisuudesta/ilmoitetusta{0}}korista, CE-merkintätiedot ja tarkka tuotteen/version jäljitettävyys sekä projektin vaatimukset.

Todistaako IEC 60332-1-2 niputetun kaapelin palosuojan?

Ei. Vuoden 2025 IEC-tietueessa todetaan, että yhden-kaapelin testi ei itsessään määritä käyttäytymistä ryhmitetyille kaapeleille. IEC 60332-3 -sarja koskee ryhmiteltyjä järjestelyjä.

Tekniset ja sääntelyviitteet

Asetus (EU) 2024/3110 - Rakennustuoteasetus- Virallinen EUR-Lex-teksti ja hakupäivät.

Euroopan komissio - Rakennustuoteasetuksen yleiskatsaus- DoP-kehys ja kansalliset tuotteet-yhteystietoresurssit.

FI 50575 - Virta-, ohjaus- ja tietoliikennekaapelit rakennustöissä- Standardit-julkaisijan laajuustietue.

FI 13501-6 - Rakennustuotteiden paloluokitus: sähkökaapelit- Kaapeliluokittelukehystietue.

IEC 60332-1-2:2025- Yhden-kaapelin pystysuuntainen liekin eteneminen ja ryhmitelty-kaapelirajoitus.

IEC 60754-1 ja IEC 60754-2- Halogeenihappokaasu ja happamuus-/syövyttävyysmenetelmät.

IEC 61034-2- Savun-tiheysmenetelmä.

IEC 62930:2017- PV-kaapelin laajuus, mukaan lukien erilaiset halogeenirakenteet.

DIN EN 50618:2015-11- Halogeeni-vapaa, vähän-savuinen yksijohdin-PV-kaapelin tähtäin.

Europacable - CPR-kaapelin luokitus ja sertifiointi- Alaluokkien s, d ja a selitys.
